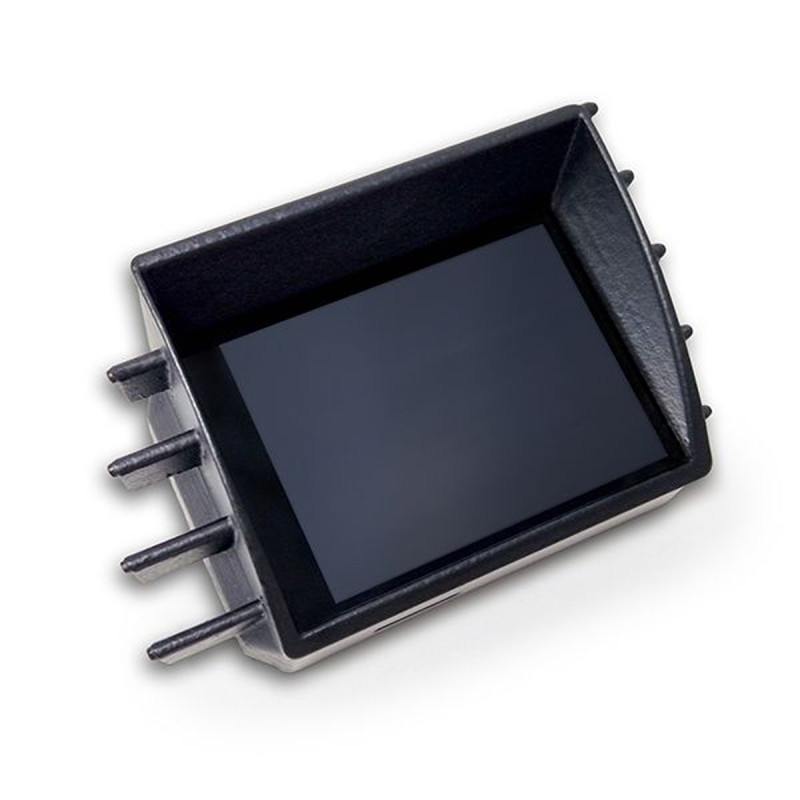

Ecran de contrôle CANchecked pour Porsche 718 982 987.2 Cayman 911 997.2

Caractéristiques principales :

Intégration parfaite :  le cadre spécifique au véhicule permet toujours à l'air de circuler au-delà de l'écran
Can Bus :  Lecture de données détaillées sur le véhicule telles que les outils de diagnostic du fabricant
Affichage du rapport de vitesse :  directement via Can Bus ou calculé à partir de la vitesse et du régime
Écran tactile :  naviguez dans les pages à l'aide de mouvements de balayage intuitifs
Personnalisation :  Concevez vos propres pages, ajoutez vos propres images ou démarrez une animation
Entrées supplémentaires :  connectez jusqu'à 4 entrées analogiques et un capteur d'éthanol directement à l'écran
Commutation Can :  utilisez votre écran comme un clavier et envoyez vos propres messages Can au bus
Alarmes personnalisables :  les alarmes personnalisables peuvent être facilement configurées et activées. Par exemple, recevez un grand message d'avertissement lorsque la température des gaz d'échappement est supérieure à 900 degrés
Journalisation :  enregistrez et enregistrez vos données sur la carte SD interne pour une analyse ultérieure.
Compteur de performances :  mesurez vos temps 0-100, 100-200 et 0-200 avec le compteur de performances intégré sans aucun matériel supplémentaire.
DTC* :  Lire et effacer les erreurs de l'unité de contrôle du moteur, de la transmission, de l'ABS et de la transmission intégrale
Atténuation* :  votre écran s'assombrit automatiquement en même temps que le tableau de bord

Des points de vue différents:
Configurez votre propre page ou choisissez parmi plusieurs vues prédéfinies :
- L'écran est livré avec des pages d'échantillons prédéfinies
- Création de pages propres possible et souhaitée
- Jusqu'à dix pages possibles
- 20 types de widgets différents (par exemple, valeur du capteur, pointeur analogique, diagramme YT, barre de vitesse, affichage rond, barre verticale/horizontale)
- Les widgets peuvent être mis à l'échelle et positionnés par glisser-déposer
- Couleurs des widgets entièrement réglables
- Jusqu'à 64 widgets par page

Logiciel de configuration d'affichage - DSS:
Avec le CANchecked  DSS,  vous pouvez personnaliser entièrement votre affichage. Avec le visualiseur de journaux intégré, vous pouvez télécharger et visualiser les fichiers journaux. De plus, un Can-Logger est intégré. Le cœur est l'éditeur TRI intégré avec lequel vous pouvez ajuster les capteurs (peu importe qu'ils soient Can Bus ou internes): attribuez des valeurs min/max aux avertissements et modifiez les noms de vos capteurs.

Valeurs prises en charge :
De nombreux clients demandent toujours : Quelles valeurs puis-je obtenir de mon ECU. La réponse : TOUTES.
Nous avons procédé à une rétro-ingénierie des données pour la plupart des moteurs et pouvons proposer des données détaillées. Notre écran prend en charge la requête de données Can Bus (UDS, TP2, protocoles spécifiques au fabricant) ainsi que la requête de données via K-Line (ISO 9141).
Par défaut, votre écran est livré avec des fichiers TRI/TRX prédéfinis. Dans ces fichiers, tous les capteurs sont définis et interrogés. Ceux-ci sont différents d'un moteur à l'autre. Voici un extrait de ce qui est possible :

Températures :
Température d'échappement, température du liquide de refroidissement, température d'huile, température d'admission, température extérieure, température de l'essence, température DSG.

Pressions :
Pression de suralimentation, pression ambiante, pression de préalimentation en carburant, pression de rampe réelle/cible.

Lambda/mélange:
Valeur lambda, temps d'injection, réglage lambda à court terme, réglage lambda à long terme

Autre :
RPM, masse d'air, vitesse du véhicule, angle du papillon des gaz, angle d'allumage total, rétraction de l'angle d'allumage par cylindre, calage N75 en %, tension de la borne 30, couple, rapport, valeurs spécifiques au diesel
Si des valeurs sont manquantes, elles peuvent être ajoutées ultérieurement.

Contenu de la livraison :
Inclus avec chaque livraison :
- Afficheur de données MFD28 Gen2 intégré dans l'insert de ventilation pour véhicules LHD
- Câble de connexion spécifique au véhicule
- Guide de démarrage rapide
- Câble de données USB
- Carte SD (préinstallée sur l'écran)
- Adaptateur de carte SD
- Feuille d'affichage (pour éviter les reflets)

Connexion et extension :
Tous les capteurs peuvent être connectés via les quatre entrées analogiques - nous prenons en charge les capteurs linéaires 0-5 V ainsi que les capteurs NTC.
Nos capteurs CANchecked internes sont stockés par défaut dans les fichiers TRI/TRX et doivent uniquement être connectés :
- AIN1 : Capteur de température (NTC01)
- AIN2 : Transducteur pour capteur de température des gaz d'échappement type K (TCC01)
- AIN3 : Capteur de pression 0-10 Bar (FLP01)
- AIN4 : capteur de pression de suralimentation 0-5,5 Bar absolu (BST01)
Pour la connexion, vous pouvez utiliser notre faisceau de câbles AIN pré-assemblé.

Outre les capteurs analogiques, vous pouvez également connecter notre éclairage de changement de vitesse externe avec huit LED. Celui-ci peut clignoter de différentes couleurs et les limites de vitesse et les couleurs peuvent être configurées directement sur l'écran.

Vous connectez le capteur d'éthanol directement à l'écran. Vous avez besoin d'une résistance de rappel (10K) entre 5V et le signal. Vous pouvez ensuite visualiser et enregistrer la teneur en éthanol et la température directement sur l'écran.

Fonctions avancées :
Avec les canaux mathématiques, vous pouvez calculer les capteurs entre eux. Le tableau utilisateur vous donne la possibilité de générer d'autres capteurs avec des cartes 2D ou 3D.
